- 首頁
- 資訊
大連理工大學(xué)化工學(xué)院科研團(tuán)隊(duì)在可持續(xù)性聚合物精準(zhǔn)構(gòu)筑方面取得新進(jìn)展
來源：大連理工大學(xué)化工學(xué)院 2025-04-21

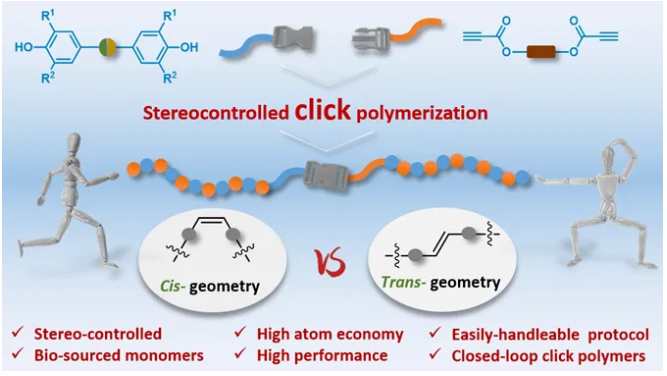

導(dǎo)讀：近日，大連理工大學(xué)化工學(xué)院周輝、任偉民教授和呂小兵教授團(tuán)隊(duì)在精準(zhǔn)構(gòu)筑可持續(xù)性聚合物領(lǐng)域取得突破性進(jìn)展！該研究團(tuán)隊(duì)利用動(dòng)力學(xué)調(diào)控策略首次實(shí)現(xiàn)了酚-炔點(diǎn)擊聚合體系立體選擇性調(diào)控過程，成功合成了一系列序列結(jié)構(gòu)明確、化學(xué)結(jié)構(gòu)豐富且碳碳雙鍵反式占比46-100%的生物基功能性聚合物。相關(guān)成果以“立體可控酚-炔點(diǎn)擊聚合制備高性能閉環(huán)可回收生物塑料” “Stereo-controlled Phenol-yne Click Polymerization Towards High-performance Bioplastics with Closed-loop Recyclability”為題發(fā)表在《德國應(yīng)用化學(xué)》（Angewandte Chemie International Edition）上。該論文第一作者為陳偉博士研究生，通訊作者為周輝副研究員。

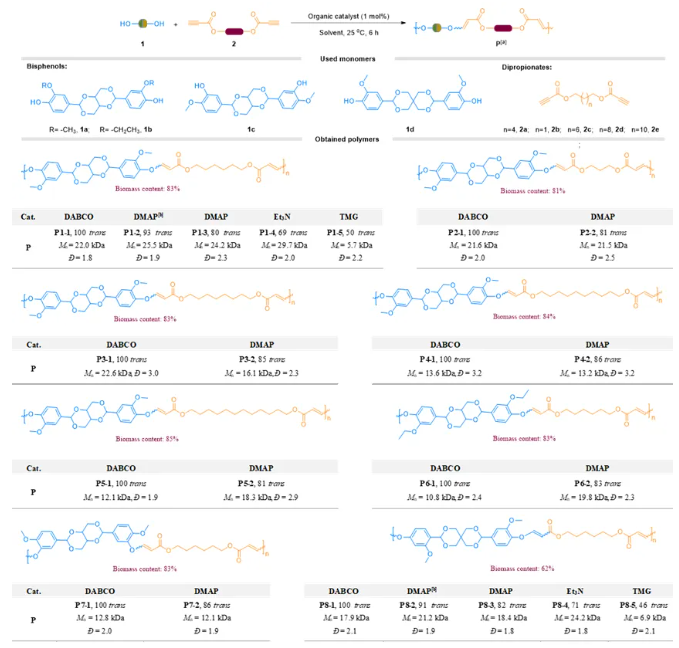

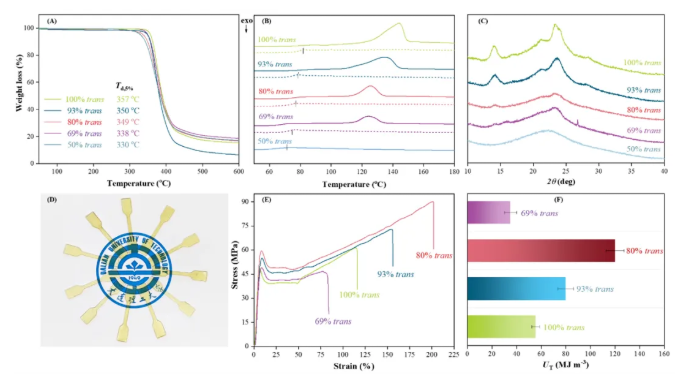

碳碳雙鍵的順反立體構(gòu)型，作為高分子序列結(jié)構(gòu)中的重要特征之一，與材料的熱穩(wěn)定性、結(jié)晶性、力學(xué)性能及降解性等密切相關(guān)。如何在高分子骨架中定向構(gòu)筑雙鍵結(jié)構(gòu)并實(shí)現(xiàn)順反立體構(gòu)型的精準(zhǔn)調(diào)控，一直是高分子化學(xué)領(lǐng)域前沿課題。該團(tuán)隊(duì)通過系統(tǒng)優(yōu)化羥基-炔聚合反應(yīng)體系中催化劑、底物及溶劑等因素，實(shí)現(xiàn)了聚合物骨架中碳碳雙鍵順反立體構(gòu)型有效控制并創(chuàng)制出系列兼具優(yōu)異熱、力學(xué)強(qiáng)度及阻隔性能的生物基高分子材料。特別值得關(guān)注的是，通過單體預(yù)功能化策略巧妙地在聚合物骨架中引入動(dòng)態(tài)縮醛鍵，實(shí)現(xiàn)了“聚合物-單體-聚合物”閉環(huán)循環(huán)過程，為規(guī)?；瘶?gòu)建刺激響應(yīng)性可循環(huán)生物基高分子材料提供新思路。調(diào)控酚-炔點(diǎn)擊聚合體系立體選擇性研究表明，通過單體結(jié)構(gòu)、溶劑極性及催化劑類型的協(xié)同調(diào)控可精準(zhǔn)控制點(diǎn)擊聚合過程中質(zhì)子遷移速度和順反異構(gòu)化速度，實(shí)現(xiàn)聚合物主鏈反式碳碳雙鍵立體在46-100%范圍內(nèi)的有效調(diào)控。聚合物性能測試結(jié)果表明立體構(gòu)型差異性導(dǎo)致材料非晶-半結(jié)晶態(tài)相變及機(jī)械性能/阻隔性能的顯著增強(qiáng)。通過向聚合體系中引入不同結(jié)構(gòu)的生物基二酚與二炔酸酯單體，進(jìn)一步構(gòu)建了結(jié)構(gòu)豐富且立體化學(xué)構(gòu)型可精準(zhǔn)調(diào)控的聚烯醚酯高分子材料。所得聚合物主鏈反式雙鍵含量可在46%-100%寬域內(nèi)調(diào)節(jié)，實(shí)現(xiàn)材料熱性能（玻璃化轉(zhuǎn)變溫度48-92 oC）、機(jī)械性能（極限拉伸強(qiáng)度41-89 MPa；拉伸模量960-1991 MPa; 斷裂伸長率 71-242%）及阻隔性能（氧氣透過率0.2-0.3 bar；水蒸氣透過率 1.3-2.8 g mm m-2 per day）的協(xié)同調(diào)控。揭示酚-炔點(diǎn)擊聚合反應(yīng)立體調(diào)控機(jī)理該團(tuán)隊(duì)借助控制實(shí)驗(yàn)和密度泛函理論計(jì)算，揭示有機(jī)催化劑作為親核試劑引發(fā)聚合酚-炔點(diǎn)擊聚合時(shí)，兩性離子中間體INT1順反異構(gòu)化速度和質(zhì)子轉(zhuǎn)移速度的平衡對聚合立體化學(xué)的調(diào)控作用?？祉樂串悩?gòu)化速度、慢質(zhì)子轉(zhuǎn)移速度利于生成熱力學(xué)穩(wěn)定富反式烯醚酯聚合物；反之，快質(zhì)子轉(zhuǎn)移、慢順反異構(gòu)化速度則利于生成順式烯醚酯聚合物。構(gòu)建酚-炔點(diǎn)擊聚合物閉環(huán)回收體系基于縮醛鍵的動(dòng)態(tài)共價(jià)屬性，所得聚合物在酸性介質(zhì)中可實(shí)現(xiàn)可控降解并選擇性地生成四元醇和芳香族二醛產(chǎn)物。利用二組分溶解差異性，僅需簡單過濾即可實(shí)現(xiàn)高效分離。此外，回收的四元醇與二醛單體通過縮醛化反應(yīng)可逆重建原始聚合物結(jié)構(gòu)，形成"解聚-分離-重構(gòu)"的閉環(huán)回收路徑。該研究工作得到國家自然科學(xué)基金、國家重點(diǎn)研發(fā)計(jì)劃和中央高?；究蒲袠I(yè)務(wù)費(fèi)專項(xiàng)資金資助項(xiàng)目的支持。論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202502416
聲明：化學(xué)加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的，并不意味認(rèn)同其觀點(diǎn)或證實(shí)其描述。若有來源標(biāo)注錯(cuò)誤或侵犯了您的合法權(quán)益，請作者持權(quán)屬證明與本網(wǎng)聯(lián)系，我們將及時(shí)更正、刪除，謝謝。 電話：18676881059，郵箱：gongjian@huaxuejia.cn
在線客服
快速發(fā)布
我的店鋪
我的化學(xué)加
我的消息
我要充值
回到頂部
