男人撕开奶罩揉吮奶头视频,精品影院,毛片无码国产,美女视频黄频a美女大全免费下,久久无码人妻精品一区二区三区

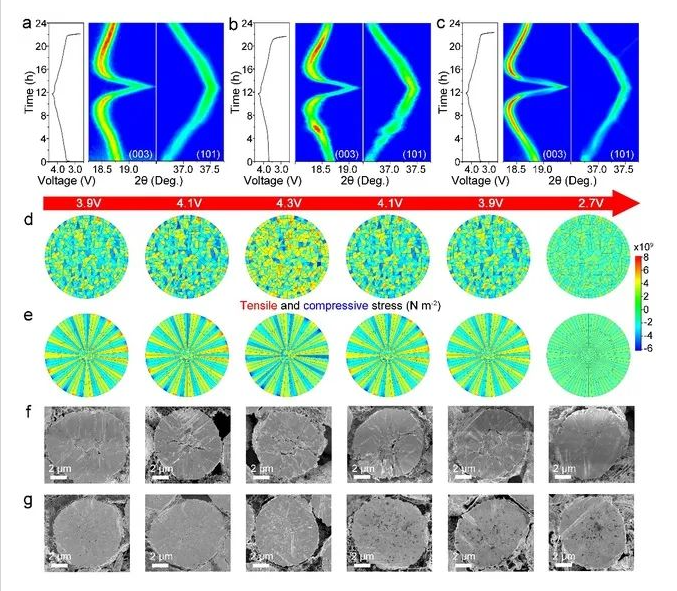

高鎳層狀正極材料在高重量/體積能量密度方面對(duì)下一代鋰離子電池（LIBs）具有顯著優(yōu)勢(shì)，可以更好地滿足未來(lái)電動(dòng)汽車(chē)輕量化和智能化的要求。然而其充放電過(guò)程中的多重相轉(zhuǎn)變，晶格氧逃逸以及界面副反應(yīng)極大地挑戰(zhàn)了電池的熱穩(wěn)定性和安全性?；谏鲜鰡?wèn)題，華東理工大學(xué)江浩/李春忠課題組實(shí)施原位共沉淀策略以獲得新型超分散Nb摻雜的高鎳正極材料，該正極材料由細(xì)長(zhǎng)和徑向排列的初級(jí)粒子緊密堆積組成，富有更強(qiáng)氧穩(wěn)定性的（001）平面。其獨(dú)特的微觀結(jié)構(gòu)使晶內(nèi)和晶間應(yīng)變分布均勻，球形二次粒子穩(wěn)定，有效抑制了微裂紋的形成，擴(kuò)展及表面退化。同時(shí)，超分散的Nb摻雜有效防止了Li/Ni的無(wú)序化和晶格氧逸出，從而進(jìn)一步增強(qiáng)了正極材料的晶體結(jié)構(gòu)和熱穩(wěn)定性。這些優(yōu)勢(shì)使其在各種速率和工作溫度下表現(xiàn)出卓越的電化學(xué)性能，并在軟包全電池中具有出色的循環(huán)壽命。因此，該正極材料在0.1C下具有229.0 mAh g^-1的高可逆比容量。在軟包全電池中，在3.0-4.2 V范圍內(nèi)，在1C條件下500次循環(huán)后容量保持率為91.9%，5C條件下2000次循環(huán)后容量保持率為80.5%，表現(xiàn)出超長(zhǎng)壽命，滿足電動(dòng)汽車(chē)的輕量化和智能化的需求。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202209357

參考資料：https://clxy.ecust.edu.cn/2023/0106/c13595a151985/page.htm
