研究團(tuán)隊(duì)利用脫合金腐蝕將固溶體Cu-Au中Cu(或Ag-Au中的Ag)選擇性溶解,促使未溶解Au原子自組裝形成納米多孔Au,再用電化學(xué)沉積將Cu回填入納米孔,形成全致密仿調(diào)幅分解結(jié)構(gòu)Cu/Au合金。新材料保留了前驅(qū)體合金的粗大晶粒,其晶內(nèi)由同為面心立方結(jié)構(gòu)、晶體取向一致、且在納米尺寸互相貫通Cu、Au兩相構(gòu)成;兩相間呈三維空間連續(xù)、彎曲的半共格界面,相界上規(guī)則地排列著高密度的失配位錯(cuò);兩相特征結(jié)構(gòu)尺寸可在納米至亞微米區(qū)間變化。和多層膜等納米材料在較高臨界尺寸以下即發(fā)生軟化不同,仿調(diào)幅分解結(jié)構(gòu)Cu/Au合金的強(qiáng)度隨尺寸減小而持續(xù)升高,直至接近其理論強(qiáng)度(失配位錯(cuò)弓出臨界應(yīng)力)。更有趣的是,隨著特征尺寸細(xì)化至50納米以下,其塑性變形也從傳統(tǒng)復(fù)合材料向單相材料變形方式轉(zhuǎn)變。在此臨界尺寸以下,新材料在獲得納米材料高強(qiáng)度的同時(shí),也具備了單相粗晶材料的變形行為特征,展現(xiàn)出綜合力學(xué)和物理性能優(yōu)化的巨大空間。
本文將理論計(jì)算與實(shí)驗(yàn)結(jié)合,通過(guò)分子動(dòng)力學(xué)模擬,強(qiáng)調(diào)了界面曲率也是三維連續(xù)相界的重要結(jié)構(gòu)特征,并對(duì)納米材料力學(xué)行為產(chǎn)生重要影響。對(duì)Gyroid雙相晶體進(jìn)行的原子尺度模擬計(jì)算,揭示了零平均曲率半共格界面的結(jié)構(gòu),同時(shí)也從理論上澄清了該類(lèi)光滑連通三維復(fù)雜界面與材料理論強(qiáng)度之間的關(guān)系,闡明了仿調(diào)幅結(jié)構(gòu)雙相納米材料的強(qiáng)度上限。
單相固溶體可通過(guò)調(diào)幅分解自發(fā)轉(zhuǎn)變?yōu)榫w結(jié)構(gòu)相同、成分在納米尺度波動(dòng)的雙連續(xù)雙相結(jié)構(gòu)。但受制于熱力學(xué)與動(dòng)力學(xué)條件,該轉(zhuǎn)變的適用合金體系極為有限,其成分調(diào)制幅度和界面形態(tài)結(jié)構(gòu)也難以控制與優(yōu)化。本研究突破了傳統(tǒng)調(diào)幅分解的固有限制,拓展了此類(lèi)材料的合金體系、成分范圍和性能空間,促進(jìn)其研究和應(yīng)用。此外,新材料的超高密度位錯(cuò)、近極小面三維連續(xù)相界、低能(半)共格界面、極低三叉晶界密度等獨(dú)特結(jié)構(gòu)也為理解納米金屬變形及穩(wěn)定性中的一些基礎(chǔ)科學(xué)問(wèn)題、發(fā)展高性能結(jié)構(gòu)功能一體化新材料提供了新的機(jī)遇。

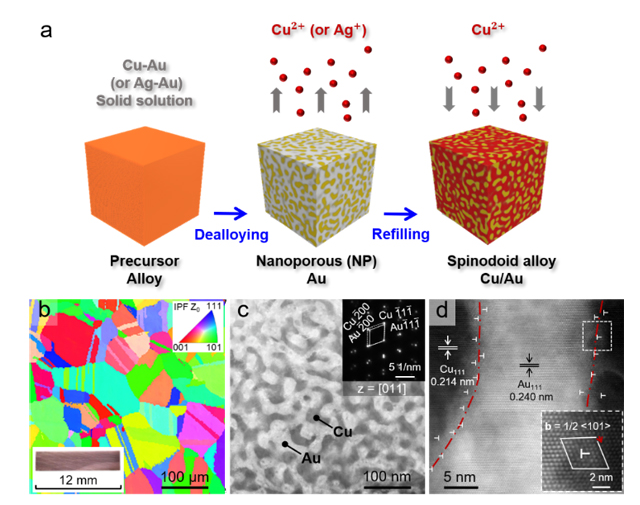

圖1 仿調(diào)幅分解結(jié)構(gòu)Cu/Au合金的制備及結(jié)構(gòu)特征。a) 脫合金與電沉積結(jié)合形成仿調(diào)幅分解結(jié)構(gòu)的示意圖。b)EBSD照片顯示該材料粗大的晶粒尺寸,c)TEM照片顯示其雙連續(xù)納米雙相結(jié)構(gòu),以及d)HRTEM照片顯示半共格界面和高密度失配位錯(cuò)。
圖2 仿調(diào)幅分解結(jié)構(gòu)Cu/Au合金的分子動(dòng)力學(xué)模擬。a)典型 Gyroid雙相結(jié)構(gòu)及其光滑連續(xù)半共格界面,以及b)界面上大量失配位錯(cuò)組成的三維位錯(cuò)網(wǎng)絡(luò)。

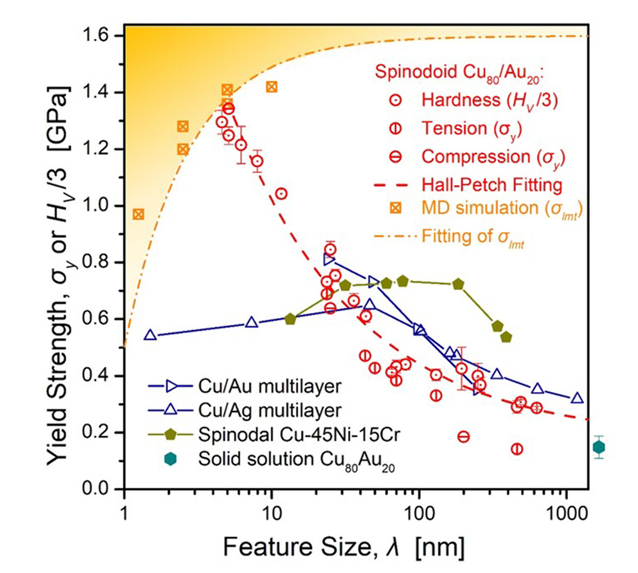

圖3 仿調(diào)幅分解結(jié)構(gòu)Cu/Au合金屈服強(qiáng)度的特征結(jié)構(gòu)尺寸效應(yīng)。其強(qiáng)度隨結(jié)構(gòu)尺寸減小而持續(xù)上升,并逼近理論計(jì)算的理論強(qiáng)度。

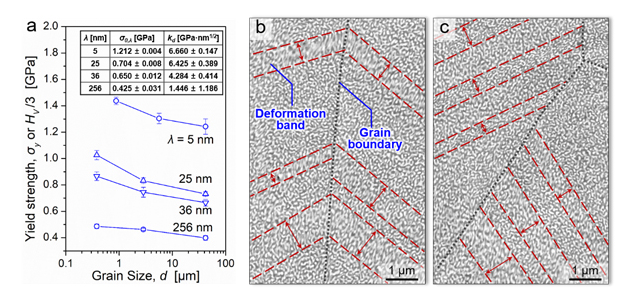

圖4 仿調(diào)幅分解結(jié)構(gòu)Cu/Au合金屈服強(qiáng)度的晶粒尺寸效應(yīng)。a)雖然該材料晶粒尺寸(d)比結(jié)構(gòu)尺寸()高幾個(gè)數(shù)量級(jí),其強(qiáng)度仍表現(xiàn)出顯著的晶粒尺寸(d)效應(yīng)。(b-c)SEM照片顯示晶界對(duì)剪切帶有明顯的阻礙作用,與強(qiáng)度的晶粒尺寸效應(yīng)相一致。
該工作由金屬所博士研究生關(guān)懷(第一作者)、解輝副研究員、羅兆平副研究員和南京理工大學(xué)博士研究生鮑偉康、尤澤升副教授、金屬所金朝暉研究員和金海軍研究員(通訊作者)共同完成。該研究得到國(guó)家自然科學(xué)基金、國(guó)家重點(diǎn)研發(fā)計(jì)劃,以及沈陽(yáng)材料科學(xué)國(guó)家研究中心基礎(chǔ)前沿及共性關(guān)鍵技術(shù)創(chuàng)新項(xiàng)目的資助。
聲明:化學(xué)加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的,并不意味認(rèn)同其觀點(diǎn)或證實(shí)其描述。若有來(lái)源標(biāo)注錯(cuò)誤或侵犯了您的合法權(quán)益,請(qǐng)作者持權(quán)屬證明與本網(wǎng)聯(lián)系,我們將及時(shí)更正、刪除,謝謝。 電話(huà):18676881059,郵箱:gongjian@huaxuejia.cn
