男人撕开奶罩揉吮奶头视频,精品影院,毛片无码国产,美女视频黄频a美女大全免费下,久久无码人妻精品一区二区三区

鐵基非晶合金是目前已經(jīng)得到大規(guī)模應(yīng)用的非晶合金之一。由于其獨(dú)特的無序結(jié)構(gòu)，表現(xiàn)出極其優(yōu)異的軟磁性能，如低矯頑力、低損耗等特點(diǎn)，廣泛應(yīng)用于各類電力電子的磁性器件中，具有顯著的節(jié)能環(huán)保優(yōu)勢。對這類非晶合金進(jìn)行合適的熱處理，可在非晶基體上析出細(xì)小、均勻的納米晶體，從而得到納米晶軟磁合金，可使其性能進(jìn)一步提高。現(xiàn)代電子電力設(shè)備逐漸向小型化、高效化和節(jié)能化發(fā)展，這要求軟磁合金材料具有高飽和磁感應(yīng)強(qiáng)度（Bs，有利于小型化）和低矯頑力（Hc，有利于低損耗）。然而，和常用的硅鋼材料相比，非晶/納米晶合金雖然矯頑力較小，但Bs值較低（目前商用的材料一般在1.7 T以下）。在過去的幾十年中，為了提高軟磁非晶/納米晶合金的Bs值，各國研究者已做了大量努力。在合金中增加鐵磁性元素含量的設(shè)計策略是其中最有效，也是最廣泛使用的方法。一些含有少量類金屬元素和超高鐵磁性元素含量的Fe-(BSiPC)和Fe-(BSiPC)-Cu等合金體系也相繼被開發(fā)出來。但是，鐵磁性元素含量的增加會導(dǎo)致其合金非晶形成能力迅速下降，使納米晶形核長大過程難以控制，在隨后的熱處理過程中很難獲得低Hc。這導(dǎo)致目前非晶/納米晶合金的Bs和Hc之間通常存在互斥關(guān)系。如何同時獲得高Bs和低Hc成為當(dāng)前軟磁非晶合金研究中的一個重要挑戰(zhàn)，對其在高功率密度場景中的應(yīng)用也至關(guān)重要。

近期，中國科學(xué)院物理研究所/北京凝聚態(tài)物理國家研究中心與松山湖材料實(shí)驗(yàn)室聯(lián)合培養(yǎng)博士生李雪松、博士后周靖等人在孫保安副研究員、白海洋研究員和汪衛(wèi)華研究員指導(dǎo)下，通過全新成分設(shè)計思路，成功開發(fā)出了一種結(jié)構(gòu)介于傳統(tǒng)非晶合金和納米晶合金之間的新型軟磁合金材料，表現(xiàn)出超高的Bs（高達(dá)1.94 T） 和低至4.3 A/m的Hc，突破了鐵基非晶納米晶合金體系中Bs和Hc之間的互斥關(guān)系。

不同于以往通過提高鐵磁性元素含量的成分設(shè)計方法，這里通過添加適量Co元素以提高其交換耦合作用，并微合金化Cu、V等元素來平衡非晶形成能力、軟磁性能和形核長大之間的相互關(guān)系（圖1），通過適量實(shí)驗(yàn)驗(yàn)證，設(shè)計了成分為(Fe0.8Co0.2)85B12Si2V0.5Cu0.5的合金。通過熔體甩帶法，制備得到了嵌套納米晶體稀疏分散在非晶基體中的獨(dú)特微觀結(jié)構(gòu)（圖2）。和傳統(tǒng)納米晶合金相比，該合金中的納米晶體積分?jǐn)?shù)僅為0.5%，同時在納米晶周圍還有尺寸小于 5 nm尺寸的類晶體團(tuán)簇。經(jīng)過磁性能測試，該非晶-納米晶過渡態(tài)合金具有高達(dá)1.94 T的Bs和低至4.3 A/m的Hc。該材料的Bs為迄今為止納米晶合金材料中的最高值，同時Hc 也很接近于納米晶合金材料的最低極限（~ 1 A/m），因此突破了鐵基納米晶合金家族中Bs和Hc之間的互斥關(guān)系（圖3）。研究發(fā)現(xiàn)，超高的Bs值是局部磁矩強(qiáng)交換相互作用的結(jié)果，這是由適當(dāng)添加的Co元素和析出小尺寸彌散分布的嵌套納米晶體（以及< 5 nm尺寸的類晶體結(jié)構(gòu)）共同作用所導(dǎo)致的。此外，該研究還利用磁力顯微鏡（MFM）原位觀察了外加磁場作用下疇壁的結(jié)構(gòu)和運(yùn)動方式，發(fā)現(xiàn)低Hc起源于疇壁的弱釘扎效應(yīng)（圖4）以及由這種獨(dú)特的微觀結(jié)構(gòu)所導(dǎo)致的低磁各向異性。

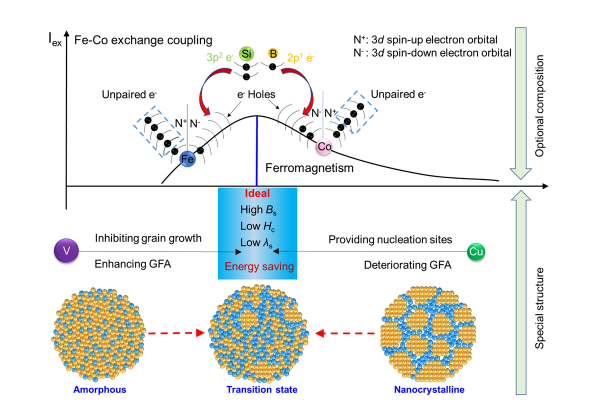

圖1 合金設(shè)計理念。選擇合適的鐵磁性元素比例（例如，F(xiàn)e，Co等）以提高交換耦合作用并保持較高的非晶形成能力，同時添加微合金化元素（例如，Cu，V等）以形成可控的納米晶結(jié)構(gòu)。

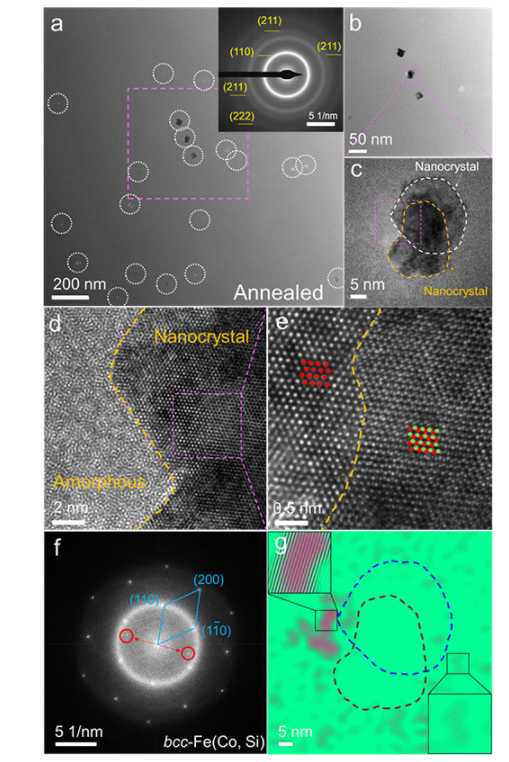

圖2 (Fe0.8Co0.2)85過渡態(tài)合金的微觀結(jié)構(gòu)，表現(xiàn)為嵌套納米晶與小于5 nm的類晶體區(qū)域彌散分布在非晶基體之中。

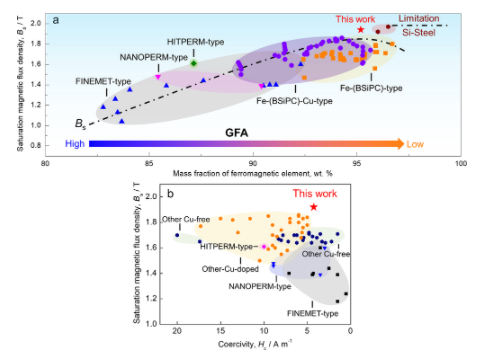

圖3 典型鐵磁性納米晶合金的軟磁性能匯總。

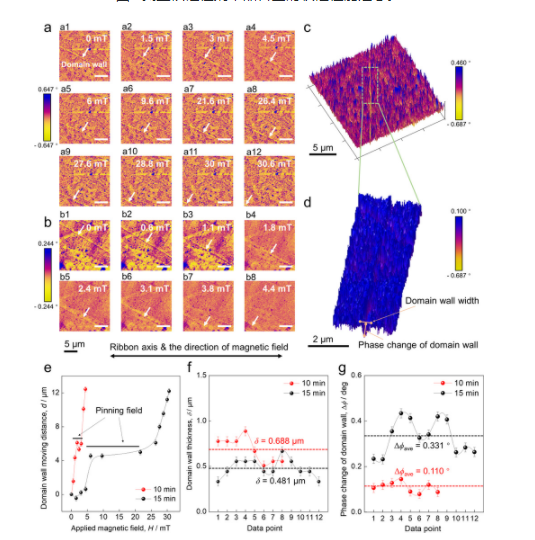

圖4 (Fe0.8Co0.2)85過渡態(tài)合金條帶在不同退火時間下MFM所測得的磁疇結(jié)構(gòu)及其在不同磁場下的演化行為。

基于這種全新的非晶-納米晶過渡態(tài)合金的設(shè)計理念，有望開發(fā)更多具有優(yōu)異綜合軟磁性能的非晶基磁性材料，可以應(yīng)用在諸如高速電機(jī)，大功率光伏并網(wǎng)逆變器等現(xiàn)代電子產(chǎn)品中，為探索制備新一代高性能軟磁材料提供了一種新的范式。相關(guān)研究成果以“Exceptionally High Saturation Magnetic Flux Density and Ultra-low Coercivity Via an Amorphous-nanocrystalline Transitional Microstructure in a FeCo-based Alloy”為題，于2022年8月29日在線發(fā)表在Advanced Materials上。李雪松，周靖博士為論文的共同第一作者，孫保安副研究員和白海洋研究員為論文的共同通訊作者。上述研究工作得到了國家重點(diǎn)研發(fā)計劃（2018YFA0703603）、國家自然科學(xué)基金委項(xiàng)目（52192601, 52192602, 52101191, 11790291, 61888102）、廣東省基礎(chǔ)與應(yīng)用基礎(chǔ)研究重大專項(xiàng)（2019B030302010, 2020B1515120092）的大力支持。

文章鏈接：https://doi.org/10.1002/adma.202205863。

參考資料：http://www.iop.cas.cn/xwzx/kydt/202209/t20220923_6516715.html
